一、案例背景
（1） 項目需求
1、需要讀取料盤上零部件的DM碼
2、通過TCP/IP通信協議輸出這些碼的內容，同時需框出讀到的碼進行展示
（2） 項目痛點
1、項目預算有限，現場已有產線使用讀碼器進行讀碼應用，需要在此基礎上進行改動
2、零部件產品上的DM碼尺寸比較小，模塊數比較多，同時料盤會有遮擋，讀碼難度比較大
3、需要對生產情況以及物料情況進行可視化展示，需要快速定位到沒有DM碼的產品
二、方案描述
（1）項目配單表

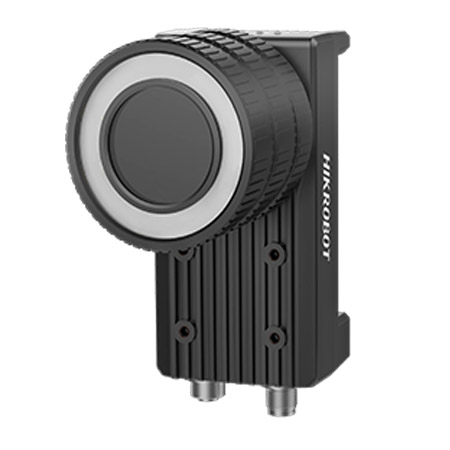

考慮到成本原因，初步使用現場已有的海康工業讀碼器ID6200M和12mm鏡頭作為硬件設備
考慮到客戶需要界面展示，采用讀碼平臺軟件進行讀碼效果展示
| 物料 | 完整型號 | 數量 |
| 相機 | MV-ID6200M-00C-NNN | 4 |
| 鏡頭 | MVL-KF3528M- 12MP | 4 |
| 讀碼平臺 | MVID-M | 1 |

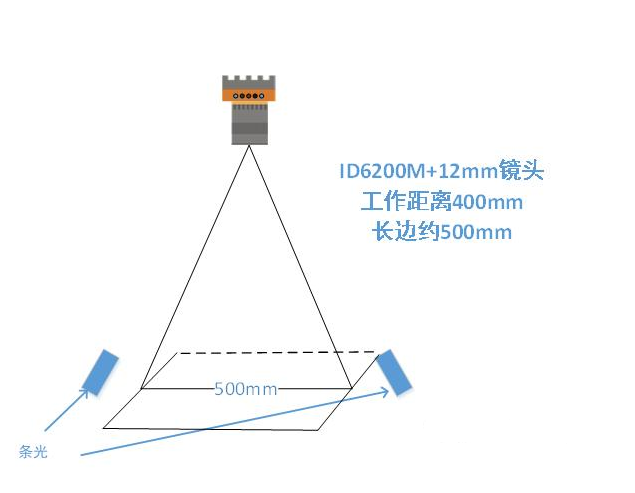

（2）方案示意圖
（3）搭建與調試
項目難點1：

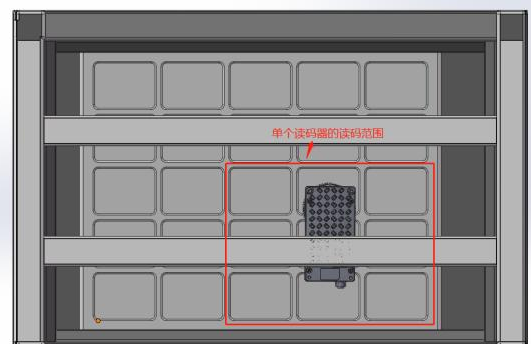

調試過程中發現，在現有硬件設備下由于DM碼模塊較小，如果要保證穩定讀碼就需要犧牲視野，同時不同線體料盤里物料數量不一樣，因此實際視野大小也有區別。
解決方案：

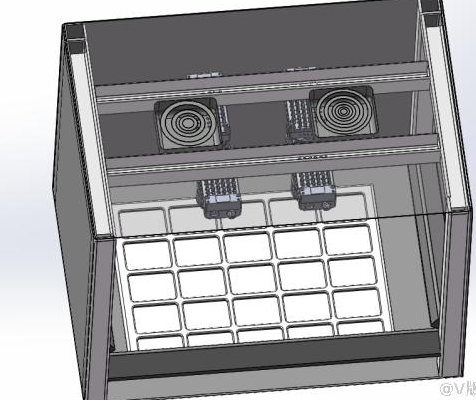

對相機和工位重新分配，對不同大視野進行不同數量的多相機視野拼接；同時鏡頭用35mm鏡頭替換12mm鏡頭，條光數量根據料盤情況最大添加至四個。
項目難點2：
在確定硬件設備沒有其他問題之后，針對視覺展示需求，對視覺平臺功能進行定制。
解決方案：

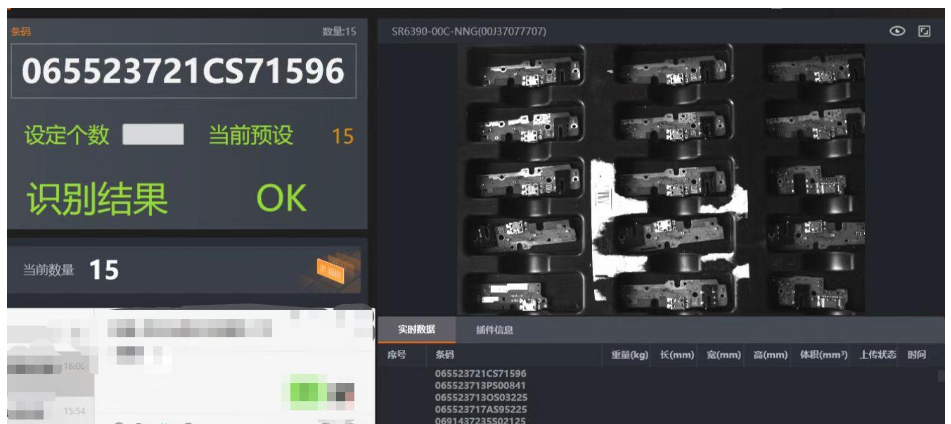

展示整個料盤里DM碼的總數、展示界面增加ROI渲染框、根據讀碼平臺界面輸入的條碼總數判斷這批物料OK還是NG。
項目難點3：
現場的光柵觸發設備在測試中發現存在誤觸發和干擾情況。
解決方案：
考慮到實際生產情況，觸發方式由光柵觸發改為按鈕觸發，讀碼平臺方案由狂掃改為動態讀碼方案。
項目難點4：
為了實現快速確認具體物料是否缺少DM碼，同時保證ROI渲染框和碼一一對應。
解決方案：

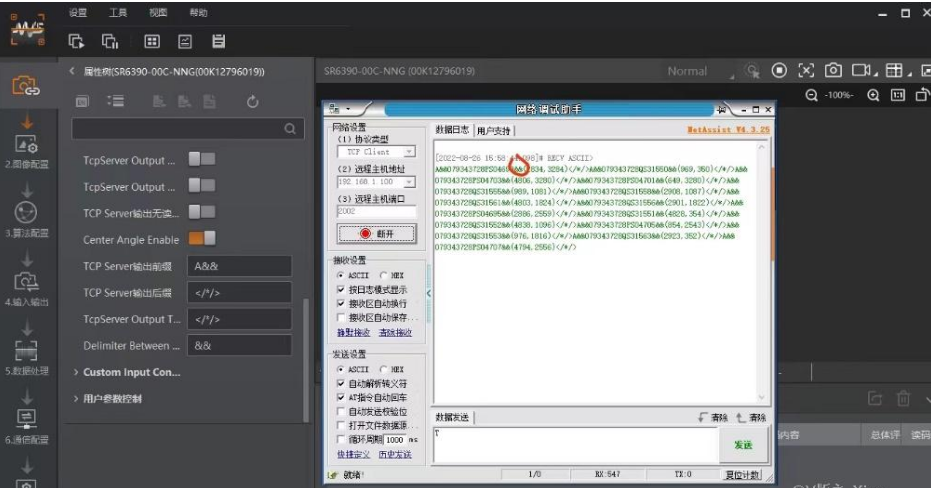

提出輸出數據格式定制，實現相機+條碼+條碼坐標輸出，快速定位條碼。
三、方案優勢
通過讀碼器和讀碼平臺的結合，實現了視覺可視化展示，此前此類項目只能通過PC-base（VM）或者智能相機進行，此項目可以看做是讀碼產品的一個新的嘗試和應用。
讀碼能力方面，以往項目都是物流場景，讀碼應用簡單。此次項目更換碼制之后，海康讀碼器讀碼能力依舊出色，多相機從數據融合、數據輸出再到界面展示，整體耗時在3S以內。整體的應用方案讀碼率保證在99%以上，能夠適應目前所有線體上的DM碼。
在已有的硬件上進行改造，針對不同線體進行差異化方案制定，盡可能的控制了成本。
