條碼掃描器常見故障與維修技巧

艾韋迅廣州維修中心是華南最大的掃描器維修服務中心，擁有超過五年經驗的維修師傅，善于解決條碼掃描器（手持式，固定式，平臺式，引擎）常見故障與維修技巧。（條碼掃描器維修熱線：020-87030040，13729841964）

一、掃描器激光弱（激光弱，光線弱，紅線弱，無法讀取條碼，很難讀取條碼）

原因：激光二極管老化，用電壓源可以明顯看到工作電流已經超過50mA左右

（附：條碼激光掃描器激光二極管波長一般是650nm左右紅光頻段，由兩部分構成,一部分是激光發射部分LD,另一部分為激光接收部分PD.LD和PD兩部分有公共端點b,公共端一般同管子的金屬外殼相連,所以激光二板管實際上只有三個腳a、b、c.檢測和判斷激光二極管可按如下三個步驟進行：

1．區分LD和PD。用萬表的R×1k擋分別測出激光二極管三個引腳兩兩之間的阻值，總有一次兩腳間的阻值大約在幾千歐姆左右，這時黑表筆所接的一端是PD陽極端，紅表筆所接的引腳為公共端，剩下的一個引腳為LD陰極端，這樣就區分出了PD部分和LD部分。

2．檢測PD部分。激光二極管的PD部分實質上是一個光敏二極管，用萬用表檢測方法如下：用R×1k擋測其阻值，若正向電阻為幾千歐姆，反向電阻為無窮大，初步表明PD部分是好的；若正向電阻為0或為無窮大，則表明PD部分已壞。若反向電阻不是無窮大，而有幾百千歐或上千千歐的電阻，說明PD部分已反向漏電，管子質量變差。

3．檢測LD部分。用萬用表的R×1k擋測LD部分的正向阻值，即黑表筆接公共端b，紅表筆接a腳，正向阻值應在10kΩ～30kΩ之間，反向阻值應為無窮大。若測得的正向阻值大于55kΩ，反向阻值在100kΩ以下，表明LD部分已嚴重老化，使用效果會變差。）。

解決方案：更換激光二極管（一般說法是更換激光頭），更換過程中需要注意區分管子的陰陽性，工作電流，做好防靜電措施，調整好焦距和固定的位置，否則很難讀取條碼甚至無法讀取，固定所用膠水切忌使用具有揮發性的產品，目前行內有部分條碼掃描器維修員使用了類似502的膠水，揮發出白色的氣體，對掃描器的透鏡和反射鏡造成了不同程度的損傷，導致掃描能力下降。

二、條碼掃描器沒有激光（沒激光，沒光，沒紅色光線，按了掃描按鍵沒有光出來）

原因：激光二極管損壞擊穿，這種情況下，按下掃描按鍵，擺動鏡片還是可以擺動，只是沒激光，或者有時只是閃了一下光

解決方案：更換激光二極管

三、無法傳輸數據到PC機（掃描條碼的時候有聲音，但電腦上沒有數據顯示）

原因：接口模式不正確（USB，KB,RS232,RS485）；

數據線損壞（特別是有些掃描器的USB線，它是使用一個芯片把鍵盤數據轉化為USB數據，芯片很容易丟失程序或者損壞，例如國產的掃描器）；

接口電平IC損壞（如232串口芯片或者KB模擬開關芯片）；

解決方案：恢復默認值，重新選擇正確的接口模式（注意：如果掃描器是用串口線連接到PC機，PC機上需要借助串口數據接收軟件才可以接收到數據，例如電腦通訊里面的超級終端或者其他第三方串口助手，如果想要數據顯示在文本上或者光標所在位置，需要配套一個232轉KB數據軟件，本公司可根據客戶需求提供）；

更換數據線；

更換接口芯片；

四、條碼掃描器無法解碼（掃描條碼的時候沒有聲音，有正常激光，但掃描條碼時候沒有反應）

原因：解碼CPU無法解碼；光學模塊損壞；數模轉換電路異常

解決方案：恢復默認值（恢復出廠設置）；

重植解碼CPU更換解碼CPU；

更換光學模塊；

檢修數模轉換電路；

五、上電后完全沒有反應（插上數據線沒有聲音，任何反應都沒有）

原因：供電異常

解決方案：更換電源；

更換數據線；

檢修供電電路；

CPU晶振損壞；

CPU損壞；

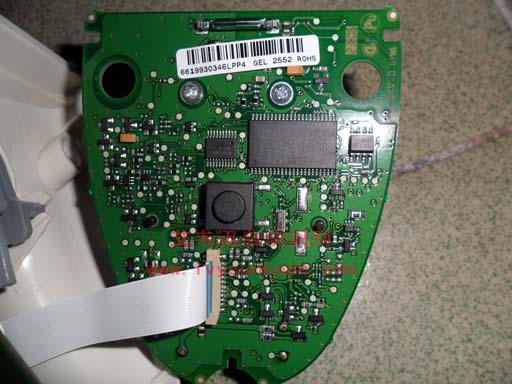

條碼掃描器維修例子：碼捷Metrologic MS7120掃描平臺

迅寶Symbol LS2208 (2208AP) 手持式掃描槍

歐光Opticon 3201

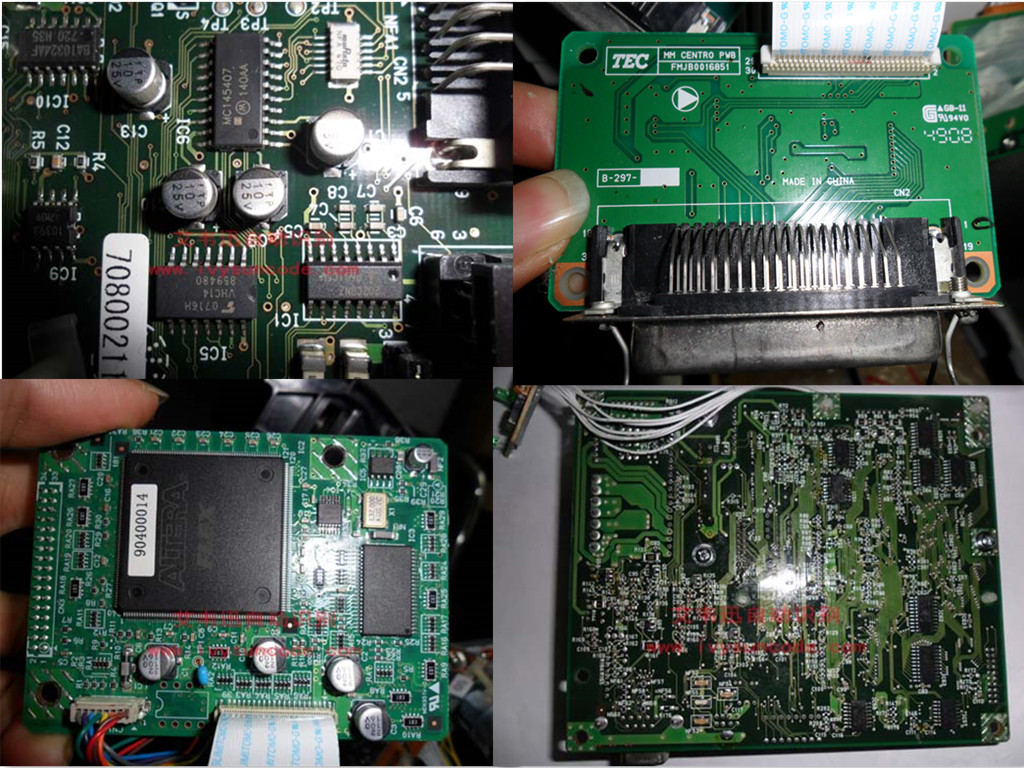

UNITECH PA962、UNITECH PT630D、XL-2010、ZEBEX 2050 采集器、ZEBEX Z-6030 6031、zebra P330i、ZEBRA QL420 PLUS、富士通 M4410B031、邦購、康耐視 COGNEX DM100S、歐光掃描器芯片級維修、datalogic memor、DATALOGIC D432、Datalogic Skorpio、HD6305、Honeywell Metrologic 7120、intermec CK3、motolola symbol MC70……

更多條碼設備維修可在線咨詢艾韋迅客服！
